Modo Seteo

Firmware v1.9.x

---

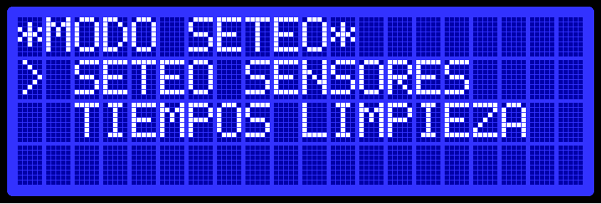

Al entrar en este modo, se muestran las dos opciones de configuración disponibles:

• Seteo de sensores
• Tiempos de limpieza

Con las teclas SUBIR / BAJAR se pueden recorrer las opciones para seleccionar la deseada:

• Presione OK para ingresar a la pantalla correspondiente.
• Presione CANCELAR para volver al menú anterior.

---

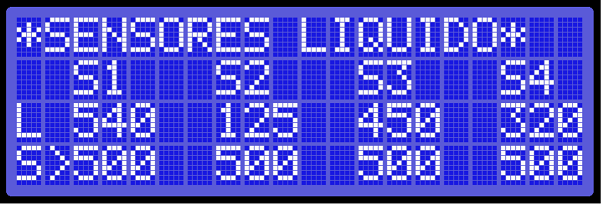

Seteo de sensores

Esta pantalla se utiliza para calibrar los umbrales de los sensores de nivel de producto, necesarios para el corte automático en el Modo Automático.

• L = Lectura actual en tiempo real del sensor (valor ADC, de 0 a 999).
• S = Nivel de seteo (umbral de comparación configurado).

Con OK se desplaza entre los 4 sensores y con SUBIR / BAJAR se ajusta el valor del umbral (S).
Si la lectura en tiempo real (L) es menor al umbral seteado (S), el control interpreta que la botella está llena y cierra la electroválvula correspondiente.

Comportamiento de la lectura

• Valor alto: El sensor no detecta producto (botella vacía/aire).
• Valor bajo: El sensor detecta la presencia de líquido (botella llena).

El valor del umbral S debe fijarse en un punto intermedio entre ambas lecturas para garantizar una detección precisa.

Procedimiento de calibración recomendado

1. Tome un vaso con el producto a llenar.
2. Tome la lectura L del sensor con el pico al aire (fuera del vaso).
3. Tome la lectura L introduciendo el pico dentro del vaso con líquido.
4. Ajuste el umbral S en un valor intermedio entre ambas lecturas obtenidas.

---

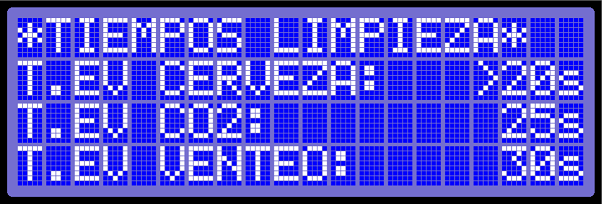

Tiempos de limpieza

En esta pantalla se configuran los tiempos de apertura de cada electroválvula durante el ciclo automático de limpieza[cite: 1].

Cada valor representa el tiempo (en segundos) que permanecerá abierta la electroválvula correspondiente a cada circuito.
Ajuste según el producto de limpieza/sanitizante utilizado y la longitud de las mangueras de su instalación.

Con OK se desplaza entre los diferentes campos de tiempo y con SUBIR / BAJAR se modifica el valor en segundos.
