Descripción de Componentes

Aquí se detallan los componentes principales para el uso de la llenadora.

---

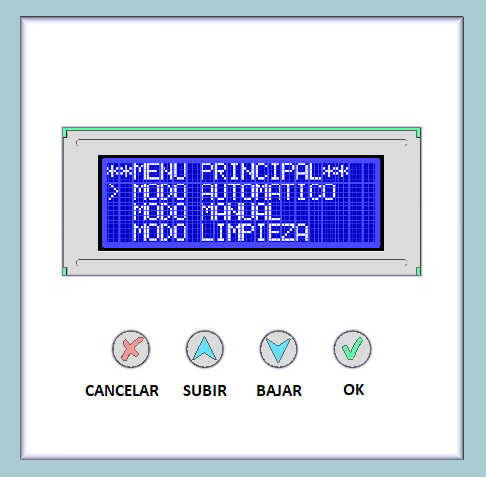

Control

Pantalla LCD con 4 teclas que permiten navegar por los diferentes modos de trabajo y configurar parámetros, si fuera necesario. Las teclas son:

• SUBIR / BAJAR – Navegación entre opciones y ajuste de valores.
• OK – Seleccionar opción o confirmar valor.
• CANCELAR – Volver al menú anterior sin guardar cambios.

📌 Ver en la imagen: Vista Frontal

---

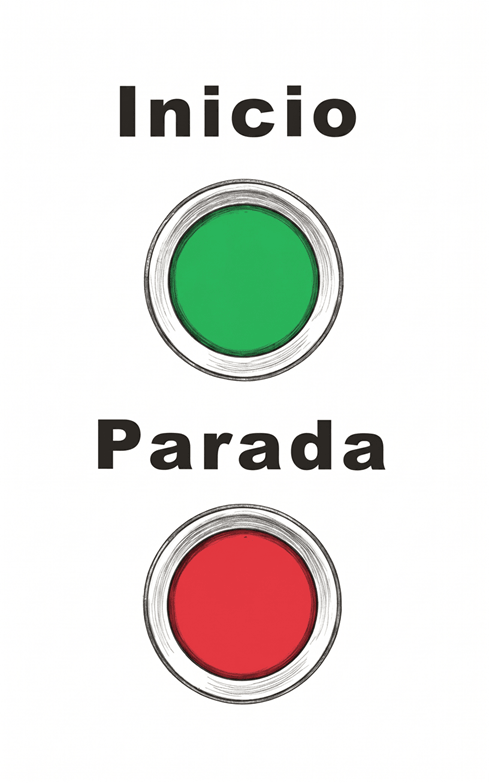

Pulsadores Inicio / Parada

• Pulsador Inicio (Verde): Se usa para iniciar el ciclo seleccionado según el modo en el que se encuentra el control.
• Pulsador Parada (Rojo): Se usa para detener el ciclo seleccionado según el modo en el que se encuentra el control, funcionando como Parada de Emergencia en el Modo Automático.

📌 Ver en la imagen: Vista Frontal

---

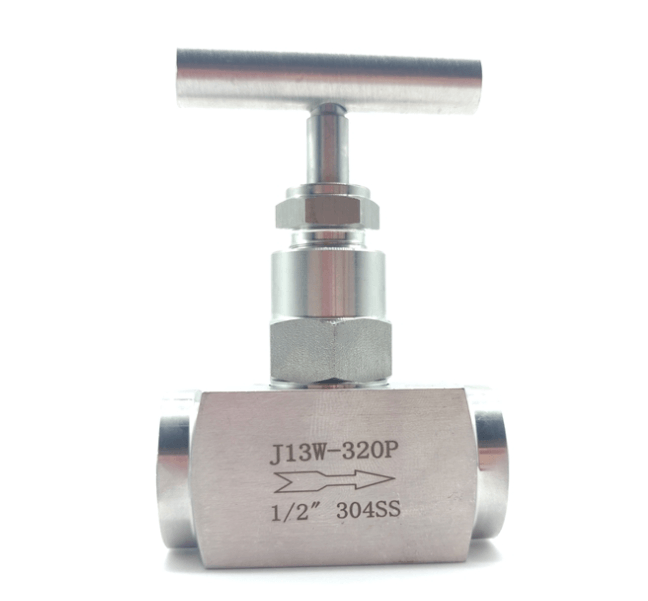

Llave de paso, tipo Aguja

Regula el flujo de CO₂/producto. Cierra en sentido horario. Se utiliza para ajustar la presión de trabajo/llenado.

📌 Ver en la imagen: Vista Lateral Derecho

---

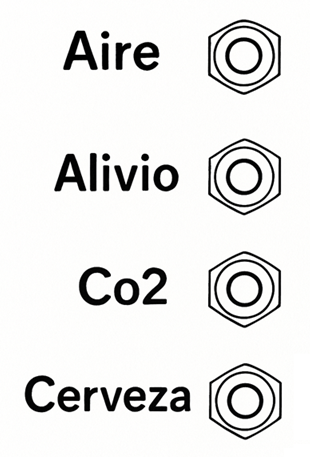

Conexiones laterales

Listado en el mismo orden de la imagen (de arriba hacia abajo):

• Entrada de aire comprimido (Neumática) – Conector para entrada de aire comprimido, recomendado 6 bar.
• Salida de Venteo/Alivio – Salida de líquidos y gases sobrantes.
• Entrada de CO₂ – Conexión para entrada de gas para contrapresión y barrido.
• Entrada de producto (Cerveza) – Conexión de entrada del producto a llenar.

📌 Ver en la imagen: Vista Lateral Izquierdo
