Vista General

A continuación se muestran las referencias de las distintas partes del equipo.

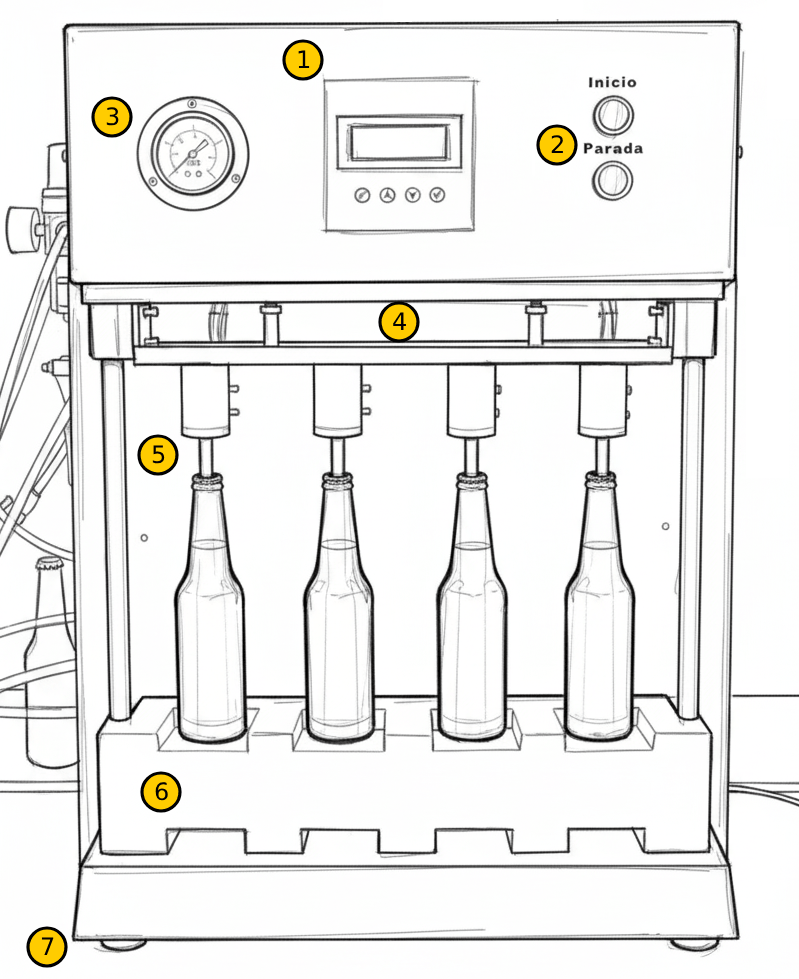

Vista frontal

  • 1 Control – Pantalla y teclado para operar la máquina.
  • 2 Pulsadores Inicio/Parada – Botones físicos para iniciar/detener el proceso.
  • 3 Manómetro – Indica la presión de CO₂/aire en el circuito.
  • 4 Puente – Se desplaza verticalmente para sellar las botellas.
  • 5 Picos del 1 al 4 – Por donde sale el líquido hacia cada botella.
  • 6 Base – Se puede cambiar según el tamaño de botella.
  • 7 Patas regulables – Para nivelar la máquina.

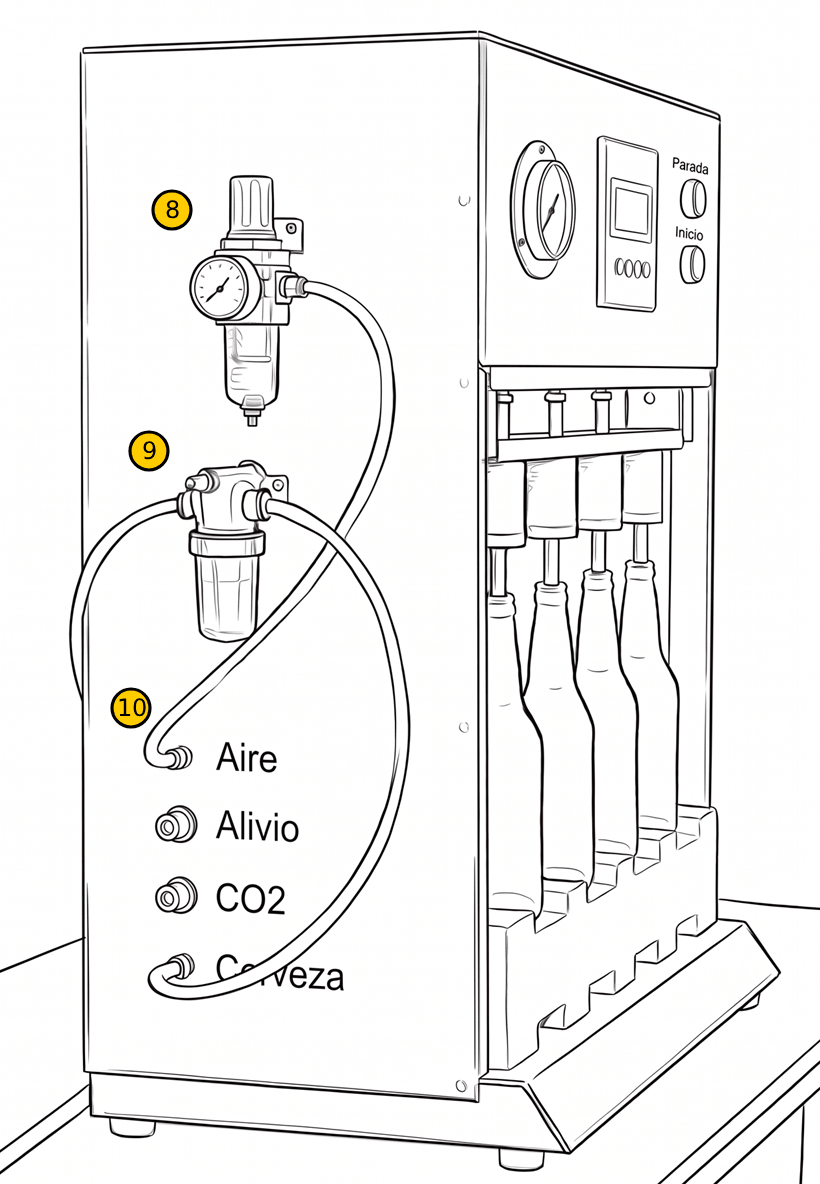

Lateral izquierdo

  • 8 Filtro-regulador-lubricador – Acondiciona el aire comprimido.
  • 9 Filtro Producto/Cerveza – Filtra impurezas del líquido.
  • 10 Conexiones de Entrada y Salida – Puntos de conexión para producto y gases.

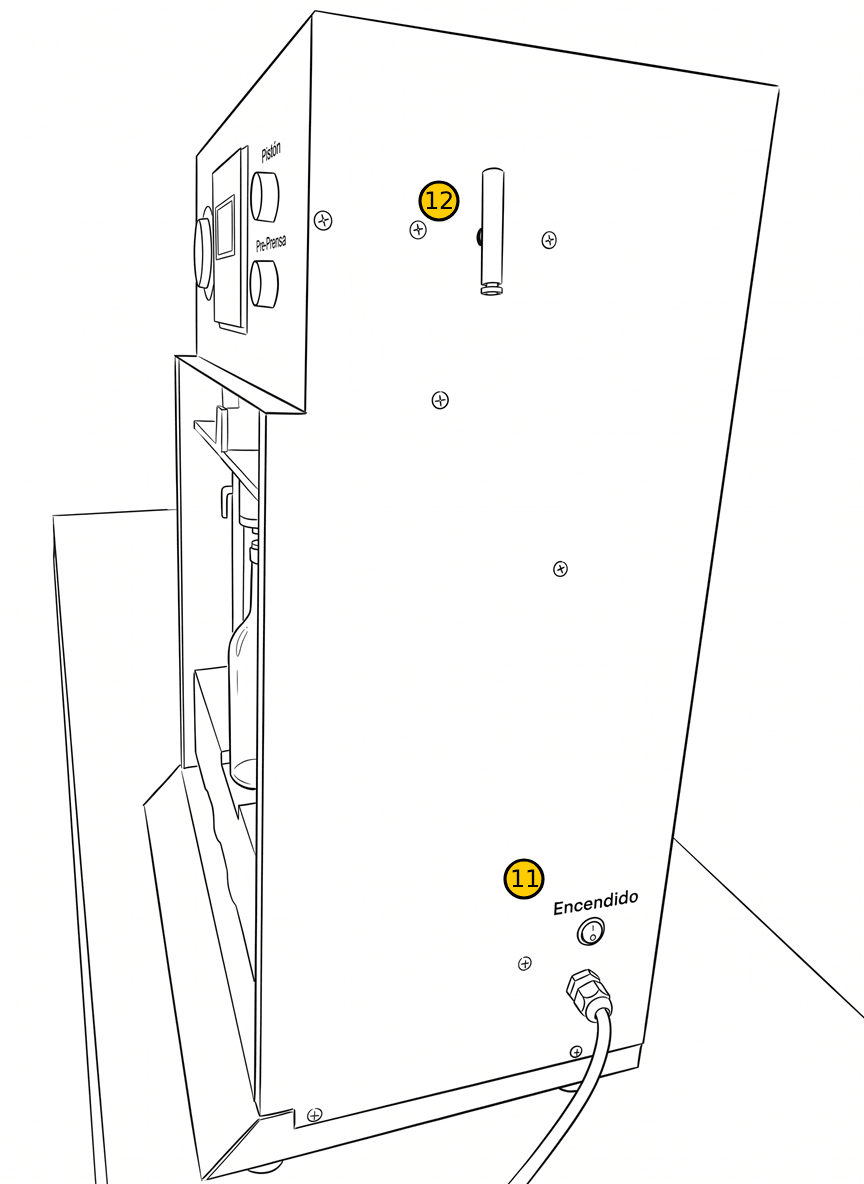

Lateral derecho

  • 11 Llave de Encendido/Apagado – Interruptor general de la máquina.
  • 12 Llave de paso, tipo Aguja – Regula el flujo de CO₂/producto (cierra en sentido horario).
